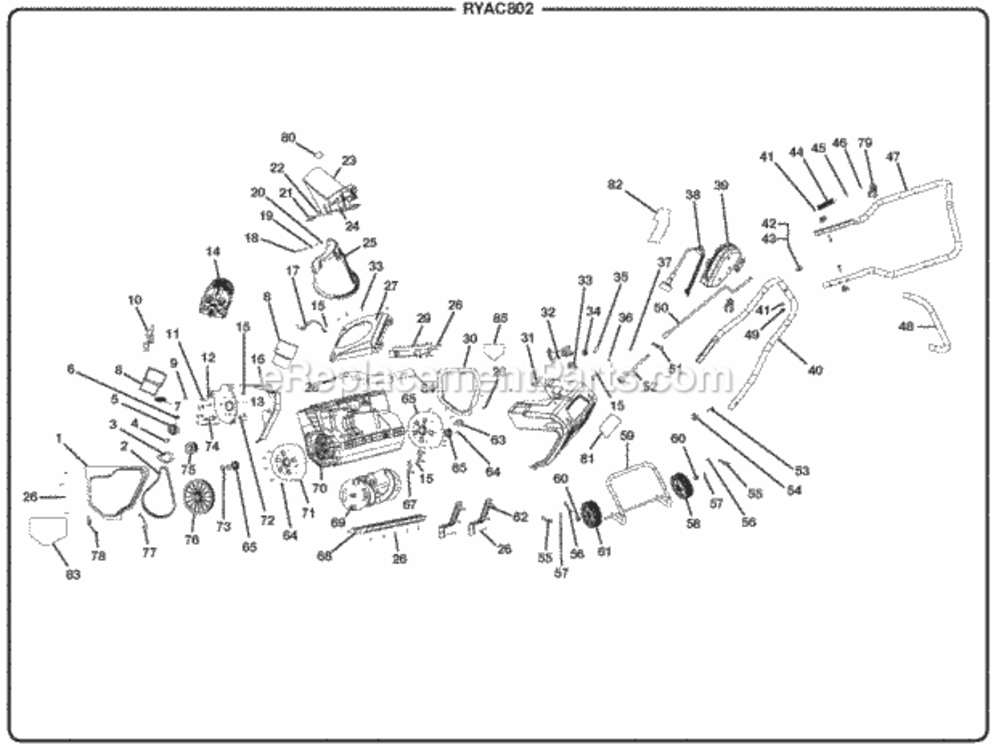

General_Assembly Diagram and Parts List for  Ryobi Snow Blower
General_Assembly
Previous Showing All Parts Next
General_Assembly
General_Assembly Diagram and Parts List for  Ryobi Snow Blower
  • A-1
    Side Plate (Left) – Part Number: 099733001001
    Side Plate (Left)
    Part Number: 099733001001
      No Longer Available
  • A-2
    Belt (Large) – Part Number: 099733001002
    Belt (Large)
    Part Number: 099733001002
      No Longer Available
  • A-3
    Belt (Small) – Part Number: 099733001003
    Belt (Small)
    Part Number: 099733001003
      No Longer Available
  • A-4
    Shaft (Tension Wheel) – Part Number: 099733001004
    Shaft (Tension Wheel)
    Part Number: 099733001004
      No Longer Available
  • A-5
    Bearing (5202) – Part Number: 099733001005
    Bearing (5202)
    Part Number: 099733001005
      No Longer Available
  • A-6
    Shaft. – Part Number: 099733001006
    Shaft.
    Part Number: 099733001006
      No Longer Available
  • A-7
    Spring – Part Number: 099733001007
    Spring
    Part Number: 099733001007
      No Longer Available
  • A-8
    Vent Cover – Part Number: 099733001008
    Vent Cover
    Part Number: 099733001008
      No Longer Available
  • A-9
    Nut (M6) – Part Number: 099733001009
    Nut (M6)
    Part Number: 099733001009
      No Longer Available
  • A-10
    Bracket – Part Number: 099733001010
    Bracket
    Part Number: 099733001010
      No Longer Available
  • A-11
    Bolt (M5 X 15 Mm) – Part Number: 099733001011
    Bolt (M5 X 15 Mm)
    Part Number: 099733001011
      No Longer Available
  • A-12
    Washer (M5) – Part Number: 099733001012
    Washer (M5)
    Part Number: 099733001012
      No Longer Available
  • A-13
    Motor Support Bracket – Part Number: 099733001013
    Motor Support Bracket
    Part Number: 099733001013
      No Longer Available
  • A-14
    Motor Assembly – Part Number: 099733001014
    Motor Assembly
    Part Number: 099733001014
      No Longer Available
  • A-15
    Screw (M4 X 16 Mm) – Part Number: 099733001015
    Screw (M4 X 16 Mm)
    Part Number: 099733001015
      No Longer Available
  • A-16
    Bracket – Part Number: 099733001016
    Bracket
    Part Number: 099733001016
      No Longer Available
  • A-17
    Motor Clip – Part Number: 099733001017
    Motor Clip
    Part Number: 099733001017
      No Longer Available
  • A-18
    Bolt (M3.5 X 110 Mm) – Part Number: 099733001018
    Bolt (M3.5 X 110 Mm)
    Part Number: 099733001018
      No Longer Available
  • A-19
    Washer (M3.5) – Part Number: 099733001019
    Washer (M3.5)
    Part Number: 099733001019
      No Longer Available
  • A-20
    Nut (M3.5) – Part Number: 099733001020
    Nut (M3.5)
    Part Number: 099733001020
      No Longer Available
  • A-21
    Knob – Part Number: 099733001021
    Knob
    Part Number: 099733001021
      No Longer Available
  • A-22
    Washer (M6) – Part Number: 099733001022
    Washer (M6)
    Part Number: 099733001022
      No Longer Available
  • A-23
    Chute – Part Number: 099733001023
    Chute
    Part Number: 099733001023
      No Longer Available
  • A-24
    Bolt (M6 X 22 Mm) – Part Number: 099733001024
    Bolt (M6 X 22 Mm)
    Part Number: 099733001024
      No Longer Available
  • A-25
    Discharge Chute – Part Number: 099733001025
    Discharge Chute
    Part Number: 099733001025
      No Longer Available
  • A-26
    Screw (M4.8 X 12 Mm) – Part Number: 099733001026
    Screw (M4.8 X 12 Mm)
    Part Number: 099733001026
      No Longer Available
  • A-27
    Outlet Cover – Part Number: 099733001027
    Outlet Cover
    Part Number: 099733001027
      No Longer Available
  • A-28
    Water Holder – Part Number: 099733001028
    Water Holder
    Part Number: 099733001028
      No Longer Available
  • A-29
    Inlet Cover – Part Number: 099733001029
    Inlet Cover
    Part Number: 099733001029
      No Longer Available
  • A-30
    Side Cover (Right) – Part Number: 099733001030
    Side Cover (Right)
    Part Number: 099733001030
      No Longer Available
  • A-31
    Rear Housing – Part Number: 099733001031
    Rear Housing
    Part Number: 099733001031
      No Longer Available
  • A-32
    Rotating Board – Part Number: 099733001032
    Rotating Board
    Part Number: 099733001032
      No Longer Available
  • A-33
    Plate – Part Number: 099733001033
    Plate
    Part Number: 099733001033
      No Longer Available
  • A-34
    Washer – Part Number: 099733001034
    Washer
    Part Number: 099733001034
      No Longer Available
  • A-35
    Pin – Part Number: 099733001035
    Pin
    Part Number: 099733001035
      No Longer Available
  • A-36
    Screw (M4 X 30 Mm) – Part Number: 099733001036
    Screw (M4 X 30 Mm)
    Part Number: 099733001036
      No Longer Available
  • A-37
    Nut (M4) – Part Number: 099733001037
    Nut (M4)
    Part Number: 099733001037
      No Longer Available
  • A-38
    Power Cord – Part Number: 099733001038
    Power Cord
    Part Number: 099733001038
      No Longer Available
  • A-39
    Switch Box. – Part Number: 099733001039
    Switch Box.
    Part Number: 099733001039
      No Longer Available
  • A-40
    Handle (Middle) – Part Number: 099733001040
    Handle (Middle)
    Part Number: 099733001040
      No Longer Available
  • A-41
    Washer (M8) – Part Number: 099733001041
    Washer (M8)
    Part Number: 099733001041
      No Longer Available
  • A-42
    Screw (M8) – Part Number: 099733001042
    Screw (M8)
    Part Number: 099733001042
      No Longer Available
  • A-43
    Rubber Eyelet – Part Number: 099733001043
    Rubber Eyelet
    Part Number: 099733001043
      No Longer Available
  • A-44
    Handle – Part Number: 099733001044
    Handle
    Part Number: 099733001044
      No Longer Available
  • A-45
    Washer (M5) – Part Number: 099733001045
    Washer (M5)
    Part Number: 099733001045
      No Longer Available
  • A-46
    Hitch Pin – Part Number: 099733001046
    Hitch Pin
    Part Number: 099733001046
      No Longer Available
  • A-47
    Upper Handle – Part Number: 099733001047
    Upper Handle
    Part Number: 099733001047
      No Longer Available
  • A-48
    Grip – Part Number: 099733001048
    Grip
    Part Number: 099733001048
      No Longer Available
  • A-49
    Nut (M8) – Part Number: 099733001049
    Nut (M8)
    Part Number: 099733001049
      No Longer Available
  • A-50
    Rear Rod – Part Number: 099733001050
    Rear Rod
    Part Number: 099733001050
      No Longer Available
  • A-51
    Hitch Pin – Part Number: 099733001051
    Hitch Pin
    Part Number: 099733001051
      No Longer Available
  • A-52
    Chute Rod – Part Number: 099733001052
    Chute Rod
    Part Number: 099733001052
      No Longer Available
  • A-53
    Bolt (M8 X 50 Mm) – Part Number: 099733001053
    Bolt (M8 X 50 Mm)
    Part Number: 099733001053
      No Longer Available
  • A-54
    Knob – Part Number: 099733001054
    Knob
    Part Number: 099733001054
      No Longer Available
  • A-55
    Pin – Part Number: 099733001055
    Pin
    Part Number: 099733001055
      No Longer Available
  • A-56
    Wheel Cap – Part Number: 099733001056
    Wheel Cap
    Part Number: 099733001056
      No Longer Available
  • A-57
    Washer (ID13.5 X 1.5T) – Part Number: 099733001057
    Washer (ID13.5 X 1.5T)
    Part Number: 099733001057
      No Longer Available
  • A-58
    Wheel (Right) – Part Number: 099733001058
    Wheel (Right)
    Part Number: 099733001058
      No Longer Available
  • A-59
    Lower Handle – Part Number: 099733001059
    Lower Handle
    Part Number: 099733001059
      No Longer Available
  • A-60
    Rubber – Part Number: 099733001060
    Rubber
    Part Number: 099733001060
      No Longer Available
  • A-61
    Wheel (Left) – Part Number: 099733001061
    Wheel (Left)
    Part Number: 099733001061
      No Longer Available
  • A-62
    Bracket (Front Housing) – Part Number: 099733001062
    Bracket (Front Housing)
    Part Number: 099733001062
      No Longer Available
  • A-63
    Axle – Part Number: 099733001063
    Axle
    Part Number: 099733001063
      No Longer Available
  • A-64
    Screw (M4.8 X 8 Mm) – Part Number: 099733001064
    Screw (M4.8 X 8 Mm)
    Part Number: 099733001064
      No Longer Available
  • A-65
    Bearing (6002-RS) – Part Number: 099733001065
    Bearing (6002-RS)
    Part Number: 099733001065
      No Longer Available
  • A-66
    Support (Right) – Part Number: 099733001066
    Support (Right)
    Part Number: 099733001066
      No Longer Available
  • A-67
    Wire Clamp – Part Number: 099733001067
    Wire Clamp
    Part Number: 099733001067
      No Longer Available
  • A-68
    Scraper – Part Number: 099733001068
    Scraper
    Part Number: 099733001068
      No Longer Available
  • A-69
    Auger – Part Number: 099733001069
    Auger
    Part Number: 099733001069
      No Longer Available
  • A-70
    Front Cover – Part Number: 099733001070
    Front Cover
    Part Number: 099733001070
      No Longer Available
  • A-71
    Support (Left) – Part Number: 099733001071
    Support (Left)
    Part Number: 099733001071
      No Longer Available
  • A-72
    Nut (M8) – Part Number: 099733001072
    Nut (M8)
    Part Number: 099733001072
      No Longer Available
  • A-73
    Washer (OD24 X ID15.4 X 1.7T) – Part Number: 099733001073
    Washer (OD24 X ID15.4 X 1.7T)
    Part Number: 099733001073
      No Longer Available
  • A-74
    Pin – Part Number: 099733001074
    Pin
    Part Number: 099733001074
      No Longer Available
  • A-75
    Small Pulley – Part Number: 099733001075
    Small Pulley
    Part Number: 099733001075
      No Longer Available
  • A-76
    Pulley – Part Number: 099733001076
    Pulley
    Part Number: 099733001076
      No Longer Available
  • A-77
    Left Clip – Part Number: 099733001077
    Left Clip
    Part Number: 099733001077
      No Longer Available
  • A-78
    Right Clip – Part Number: 099733001078
    Right Clip
    Part Number: 099733001078
      No Longer Available
  • A-79
    Wire Clip. – Part Number: 099733001079
    Wire Clip.
    Part Number: 099733001079
      No Longer Available
  • A-80
    Chute Icon Label – Part Number: 940657084
    Chute Icon Label
    Part Number: 940657084
      No Longer Available
  • A-81
    Data/Warning Label – Part Number: 940657085
    Data/Warning Label
    Part Number: 940657085
      No Longer Available
  • A-82
    Starting Instructions/ Logo Label – Part Number: 940851020
    Starting Instructions/ Logo Label
    Part Number: 940851020
      No Longer Available
  • A-83
    Performance/Logo Label – Part Number: 940851021
    Performance/Logo Label
    Part Number: 940851021
      No Longer Available
  • A-84
    Logo Label – Part Number: 910705246
    Logo Label
    Part Number: 910705246
      No Longer Available
  • A-85
    Hands And Feet Label – Part Number: 941641001
    Hands And Feet Label
    Part Number: 941641001
      No Longer Available
  • A-800
    Operators Manual – Part Number: 991000139
    Operators Manual
    Part Number: 991000139
      No Longer Available
