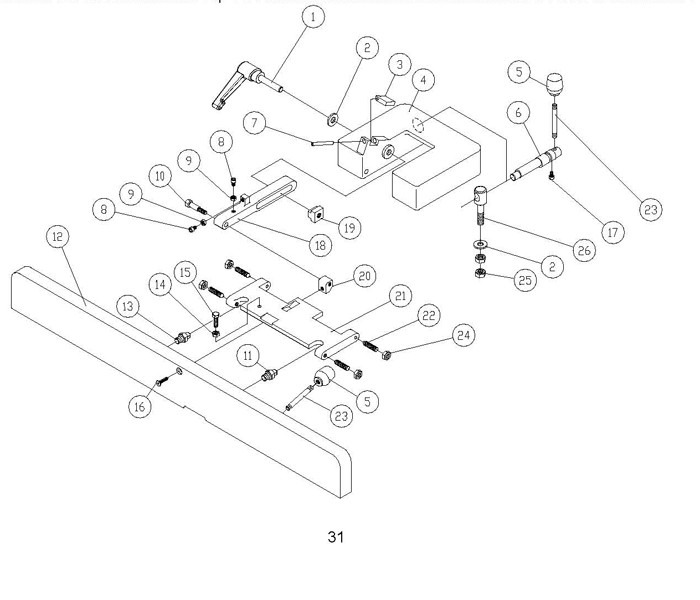

Section 1 Diagram and Parts List for 2042374 Powermatic Planer Jointer
Section 1

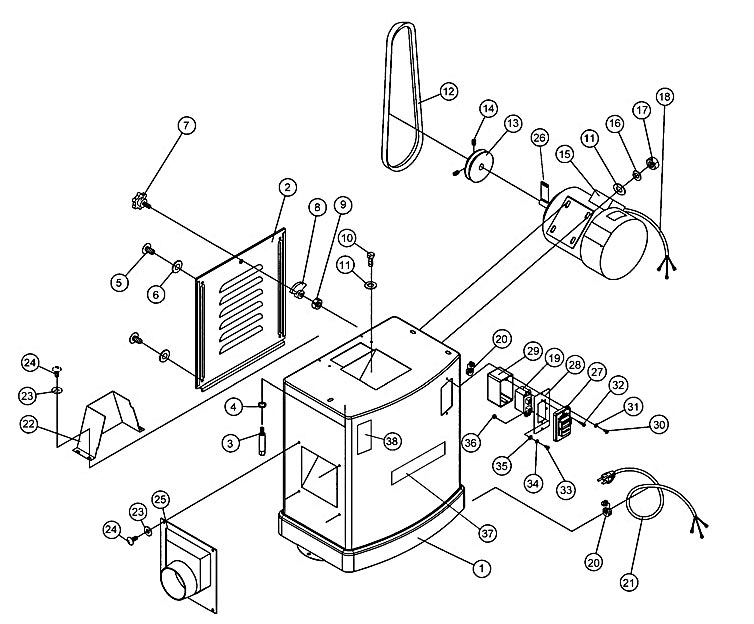

Section 2 Diagram and Parts List for 2042374 Powermatic Planer Jointer
Section 2

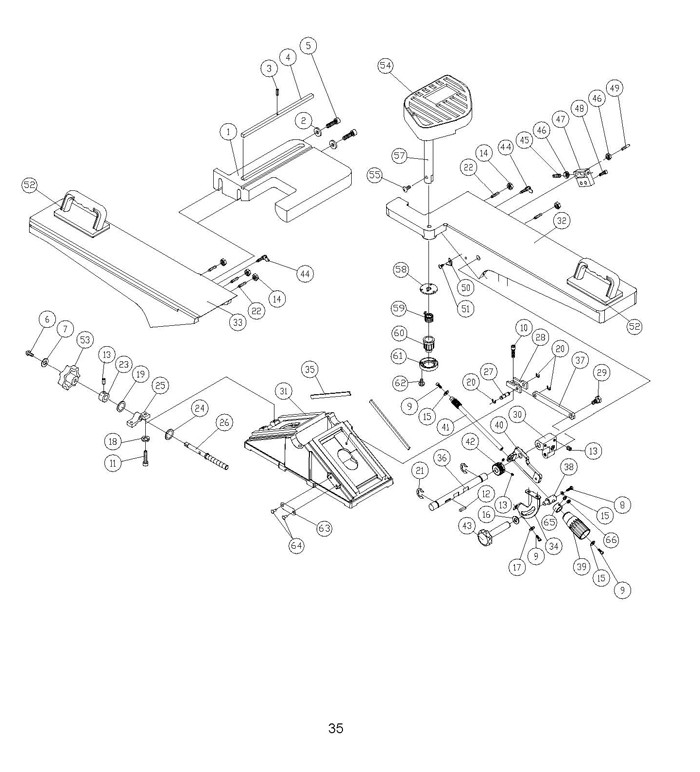

Section 3 Diagram and Parts List for 2042374 Powermatic Planer Jointer
Section 3

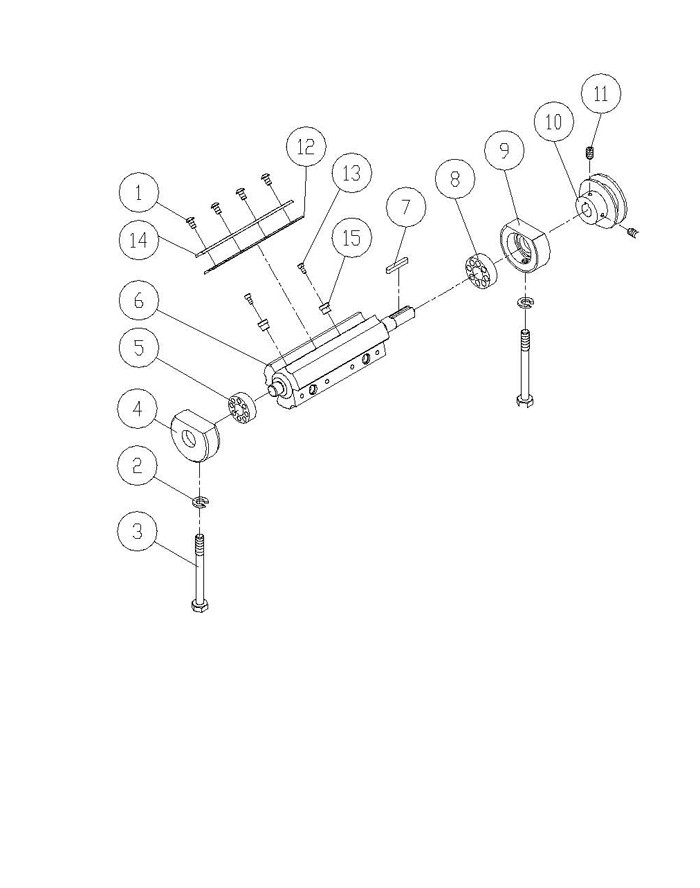

Section 4 Diagram and Parts List for 2042374 Powermatic Planer Jointer
Section 4
Previous Showing All Parts Next
Section 1

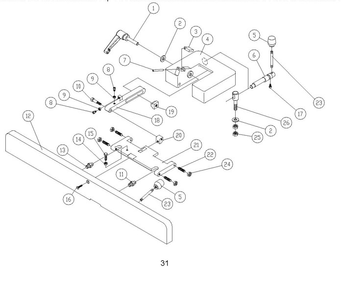

Section 1 Diagram and Parts List for 2042374 Powermatic Planer Jointer
  • 1
    Locking Bolt – Part Number: 6296143
    Locking Bolt
    Part Number: 6296143
      In Stock
    $42.31
  • 2
    lock washer medium 3/8 – Part Number: TS-0720091
    lock washer medium 3/8
    Part Number: TS-0720091
      No Longer Available
  • 3
    Stop Block – Part Number: 6296067
    Stop Block
    Part Number: 6296067
      In Stock
    $7.48
  • 4
    Fence Bracket – Part Number: 6296068
    Fence Bracket
    Part Number: 6296068
      Special Order
    $123.02
  • 5
    Ball Bearing – Part Number: BB-6202ZZ
    Ball Bearing
    Part Number: BB-6202ZZ
      No Longer Available
  • 7
    key jj6-cs/-6os – Part Number: 5F-G108
    key jj6-cs/-6os
    Part Number: 5F-G108
      No Longer Available
  • 8
    Cap Screw – Part Number: 6296071
    Cap Screw
    Part Number: 6296071
      Special Order
    $7.48
  • 8
    ball bearing – Part Number: BB-6203ZZ
    ball bearing
    Part Number: BB-6203ZZ
      No Longer Available
  • 9
    Hex Nut – Part Number: 6296072
    Hex Nut
    Part Number: 6296072
      Special Order
    $7.48
  • 11
    Hex Nut – Part Number: 6285940
    Hex Nut
    Part Number: 6285940
      Special Order
    $12.00
  • 11
    SET SCREW – Part Number: JT9-TS-0267041
    SET SCREW
    Part Number: JT9-TS-0267041
      On Order
    $8.99
  • 12
    Fence Body – Part Number: 6296075
    Fence Body
    Part Number: 6296075
      No Longer Available
  • 13
    SOCKET HEAD CAP SCREW – Part Number: JT9-TS-1501021
    SOCKET HEAD CAP SCREW
    Part Number: JT9-TS-1501021
      In Stock
    $8.99
  • 15
    Hex Screw – Part Number: 6296077
    Hex Screw
    Part Number: 6296077
      Special Order
    $7.48
  • 16
    Flat Washer – Part Number: 6296066
    Flat Washer
    Part Number: 6296066
      In Stock
    $7.48
  • 16
    Hex Screw – Part Number: 6296078
    Hex Screw
    Part Number: 6296078
      No Longer Available
  • 18
    Locking Link – Part Number: 6296080
    Locking Link
    Part Number: 6296080
      In Stock
    $42.31
  • 19
    nut (1 req) – Part Number: 6296081
    nut (1 req)
    Part Number: 6296081
      No Longer Available
  • 20
    Fixed Block – Part Number: 6285947
    Fixed Block
    Part Number: 6285947
      In Stock
    $46.41
  • 24
    Hex Nut – Part Number: 6285943
    Hex Nut
    Part Number: 6285943
      Special Order
    $7.48
  • 25
    ex nut 1/2-12 (2 req) – Part Number: 6296083
    ex nut 1/2-12 (2 req)
    Part Number: 6296083
      No Longer Available
  • 27
    Cap Screw – Part Number: 6296085
    Cap Screw
    Part Number: 6296085
      Special Order
    $7.48
  • 30
    Pan Head Screw – Part Number: 6296136
    Pan Head Screw
    Part Number: 6296136
      Special Order
    $7.48
  • 31
    Washer – Part Number: 6296137
    Washer
    Part Number: 6296137
      Special Order
    $7.48
  • 39
    Handle – Part Number: 6296109
    Handle
    Part Number: 6296109
      No Longer Available
  • 46
    Hex Nut – Part Number: 6285966
    Hex Nut
    Part Number: 6285966
      Special Order
    $7.48
Section 2
Section 2 Diagram and Parts List for 2042374 Powermatic Planer Jointer
  • 1
    Stand – Part Number: 6296121
    Stand
    Part Number: 6296121
      Special Order
    $377.79
  • 2
    Door – Part Number: 6285974
    Door
    Part Number: 6285974
      In Stock
    $82.83
  • 3
    Lock Bolt – Part Number: 6285822
    Lock Bolt
    Part Number: 6285822
      In Stock
    $7.48
  • 4
    Spring Washer – Part Number: 6285852
    Spring Washer
    Part Number: 6285852
      In Stock
    $7.48
  • 5
    Screw – Part Number: 6296122
    Screw
    Part Number: 6296122
      Special Order
    $7.48
  • 6
    Flat Washer – Part Number: 6296123
    Flat Washer
    Part Number: 6296123
      In Stock
    $7.48
  • 6
    Handle Screw – Part Number: 6285910
    Handle Screw
    Part Number: 6285910
      In Stock
    $7.48
  • 7
    Screw Knob – Part Number: 6285975
    Screw Knob
    Part Number: 6285975
      Special Order
    $7.48
  • 8
    Door Lock – Part Number: 6285976
    Door Lock
    Part Number: 6285976
      Special Order
    $15.00
  • 9
    Hex Nut – Part Number: 6285977
    Hex Nut
    Part Number: 6285977
      Special Order
    $7.48
  • 10
    Hex Screw – Part Number: 6285980
    Hex Screw
    Part Number: 6285980
      Special Order
    $7.48
  • 11
    Flat Washer – Part Number: 6285805
    Flat Washer
    Part Number: 6285805
      Special Order
    $7.48
  • 12
    V-belt – Part Number: 6296124
    V-belt
    Part Number: 6296124
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $28.51
  • 13
    motor pulley – Part Number: 6296125
    motor pulley
    Part Number: 6296125
      No Longer Available
  • 14
    Set Screw – Part Number: 6285865
    Set Screw
    Part Number: 6285865
      Special Order
    $7.48
  • 15
    Motor – Part Number: 6296126
    Motor
    Part Number: 6296126
      In Stock
    $530.68
  • 16
    Spring Washer – Part Number: 6285988
    Spring Washer
    Part Number: 6285988
      Special Order
    $7.48
  • 18
    Motor Cord – Part Number: 6296127
    Motor Cord
    Part Number: 6296127
      Special Order
    $18.01
  • 19
    Switch – Part Number: 6296128
    Switch
    Part Number: 6296128
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $70.40
  • 20
    Strain Relief – Part Number: 6285963
    Strain Relief
    Part Number: 6285963
      Special Order
    $25.51
  • 21
    Power Cord – Part Number: 6285962
    Power Cord
    Part Number: 6285962
      Special Order
    $70.40
  • 22
    Belt Guard – Part Number: 6296129
    Belt Guard
    Part Number: 6296129
      Special Order
    $60.04
  • 23
    Washer – Part Number: 6285909
    Washer
    Part Number: 6285909
      In Stock
    $7.48
  • 26
    Key – Part Number: 6285978
    Key
    Part Number: 6285978
      Special Order
    $7.48
  • 27
    Switch Pushbutton – Part Number: 6296133
    Switch Pushbutton
    Part Number: 6296133
      In Stock
    $70.40
  • 28
    Switch Cover – Part Number: 6296134
    Switch Cover
    Part Number: 6296134
      Special Order
    $13.49
  • 29
    Switch Box – Part Number: 6296135
    Switch Box
    Part Number: 6296135
      In Stock
    $30.02
  • 32
    Machine Screw – Part Number: 6296138
    Machine Screw
    Part Number: 6296138
      Special Order
    $7.48
  • 33
    PAN HEAD SCREW – Part Number: PM9-6296139
    PAN HEAD SCREW
    Part Number: PM9-6296139
      Special Order
    $8.99
  • 34
    Flat Washer – Part Number: 6296140
    Flat Washer
    Part Number: 6296140
      Special Order
    $7.48
  • 35
    Star Washer – Part Number: 6296141
    Star Washer
    Part Number: 6296141
      Special Order
    $7.48
  • 36
    Nut – Part Number: 6296142
    Nut
    Part Number: 6296142
      Special Order
    $7.48
  • 46
    Hex Nut – Part Number: 6285966
    Hex Nut
    Part Number: 6285966
      Special Order
    $7.48
Section 3
Section 3 Diagram and Parts List for 2042374 Powermatic Planer Jointer
  • 1
    Base Slide – Part Number: 6296086
    Base Slide
    Part Number: 6296086
      In Stock
    $116.87
  • 2
    Washer – Part Number: 6296087
    Washer
    Part Number: 6296087
      No Longer Available
  • 5
    Cap Screw – Part Number: 6285931
    Cap Screw
    Part Number: 6285931
      Special Order
    $7.48
  • 6
    Handle Screw – Part Number: 6285910
    Handle Screw
    Part Number: 6285910
      In Stock
    $7.48
  • 7
    Washer – Part Number: 6284909
    Washer
    Part Number: 6284909
      Special Order
    $88.01
  • 8
    Hex Screw – Part Number: 6296091
    Hex Screw
    Part Number: 6296091
      No Longer Available
  • 9
    Cap Screw – Part Number: 6296092
    Cap Screw
    Part Number: 6296092
      Special Order
    $7.48
  • 12
    Key – Part Number: 6296094
    Key
    Part Number: 6296094
      Special Order
    $7.48
  • 13
    Set Screw – Part Number: 6285907
    Set Screw
    Part Number: 6285907
      Special Order
    $7.48
  • 14
    Hex Nut – Part Number: 6285902
    Hex Nut
    Part Number: 6285902
      Special Order
    $7.48
  • 15
    Flat Washer – Part Number: 6296144
    Flat Washer
    Part Number: 6296144
      Special Order
    $7.48
  • 16
    Flat Washer – Part Number: 6296066
    Flat Washer
    Part Number: 6296066
      In Stock
    $7.48
  • 17
    Spring Washer – Part Number: 6296095
    Spring Washer
    Part Number: 6296095
      No Longer Available
  • 18
    Spring Washer – Part Number: 6285911
    Spring Washer
    Part Number: 6285911
      Special Order
    $7.48
  • 19
    Wavy Washer – Part Number: 6296096
    Wavy Washer
    Part Number: 6296096
      No Longer Available
  • 20
    Retaining Ring – Part Number: 6296015
    Retaining Ring
    Part Number: 6296015
      Special Order
    $7.48
  • 21
    Retaining Ring – Part Number: 6296022
    Retaining Ring
    Part Number: 6296022
      Special Order
    $7.48
  • 22
    Set Screw – Part Number: 6285901
    Set Screw
    Part Number: 6285901
      Special Order
    $7.48
  • 23
    Collar – Part Number: 6285906
    Collar
    Part Number: 6285906
      No Longer Available
  • 24
    Washer – Part Number: 6285904
    Washer
    Part Number: 6285904
      Special Order
    $7.48
  • 25
    Bracket – Part Number: 6285905
    Bracket
    Part Number: 6285905
      Special Order
    $16.49
  • 26
    Adjusting Screw – Part Number: 6285903
    Adjusting Screw
    Part Number: 6285903
      Special Order
    $21.01
  • 27
    Shaft – Part Number: 6296097
    Shaft
    Part Number: 6296097
      No Longer Available
  • 28
    LOCK BRACKET – Part Number: PM9-6296098
    LOCK BRACKET
    Part Number: PM9-6296098
      Special Order
    $12.00
  • 29
    Bolt – Part Number: 6296099
    Bolt
    Part Number: 6296099
      No Longer Available
  • 30
    Bracket – Part Number: 6296100
    Bracket
    Part Number: 6296100
      In Stock
    $25.51
  • 31
    Base – Part Number: 6296101
    Base
    Part Number: 6296101
      Special Order
    $282.36
  • 32
    Front Table – Part Number: 6296102
    Front Table
    Part Number: 6296102
      Special Order
    $284.30
  • 33
    Rear Table – Part Number: 6296103
    Rear Table
    Part Number: 6296103
      Special Order
    $509.26
  • 34
    Plate – Part Number: 6296104
    Plate
    Part Number: 6296104
      Special Order
    $18.01
  • 35
    Gib – Part Number: 6296105
    Gib
    Part Number: 6296105
      In Stock
    $7.48
  • 36
    Shaft – Part Number: 6296106
    Shaft
    Part Number: 6296106
      Special Order
    $25.51
  • 37
    PLATE – Part Number: PM9-6296107
    PLATE
    Part Number: PM9-6296107
      In Stock
    $8.99
  • 38
    LOCK PLATE – Part Number: PM9-6296108
    LOCK PLATE
    Part Number: PM9-6296108
      Special Order
    $27.02
  • 40
    ADJUSTING BASE – Part Number: PM9-6296110
    ADJUSTING BASE
    Part Number: PM9-6296110
      Special Order
    $55.06
  • 41
    Worm Shaft – Part Number: 6296111
    Worm Shaft
    Part Number: 6296111
      In Stock
    $53.82
  • 42
    Worm – Part Number: 6296112
    Worm
    Part Number: 6296112
      In Stock
    $36.85
  • 43
    Nut – Part Number: 6296113
    Nut
    Part Number: 6296113
      In Stock
    $10.48
  • 44
    Screw – Part Number: 6285900
    Screw
    Part Number: 6285900
      In Stock
    $7.48
  • 45
    Set Screw – Part Number: 6296060
    Set Screw
    Part Number: 6296060
      Special Order
    $7.48
  • 46
    Hex Nut – Part Number: 6285966
    Hex Nut
    Part Number: 6285966
      Special Order
    $7.48
  • 47
    Set Block – Part Number: 6296114
    Set Block
    Part Number: 6296114
      Special Order
    $21.00
  • 48
    Cap Screw – Part Number: 6296014
    Cap Screw
    Part Number: 6296014
      Special Order
    $7.48
  • 49
    Stud – Part Number: 6296115
    Stud
    Part Number: 6296115
      Special Order
    $7.48
  • 50
    Pointer – Part Number: 6296116
    Pointer
    Part Number: 6296116
      Special Order
    $7.48
  • 51
    Pan Head Screw – Part Number: 6296117
    Pan Head Screw
    Part Number: 6296117
      Special Order
    $7.48
  • 53
    Wheel – Part Number: 6285908
    Wheel
    Part Number: 6285908
      In Stock
    $13.49
  • 54
    Cutterhead Guard – Part Number: 6296145
    Cutterhead Guard
    Part Number: 6296145
      In Stock
    $59.00
  • 57
    Cutterhead Post – Part Number: 6285892
    Cutterhead Post
    Part Number: 6285892
      On Order
    $13.49
  • 58
    Washer – Part Number: 6285893
    Washer
    Part Number: 6285893
      On Order
    $7.48
  • 59
    Spring – Part Number: 6285894
    Spring
    Part Number: 6285894
    ★★★★★
    ★★★★★
    (4)
      On Order
    $7.48
  • 60
    Knob – Part Number: 6285895
    Knob
    Part Number: 6285895
      Special Order
    $123.02
  • 61
    Retainer – Part Number: 6285896
    Retainer
    Part Number: 6285896
      On Order
    $7.48
  • 62
    Screw – Part Number: 6285897
    Screw
    Part Number: 6285897
      In Stock
    $7.48
  • 63
    Depth Scale – Part Number: 6296147
    Depth Scale
    Part Number: 6296147
      No Longer Available
  • 65
    Collar – Part Number: 6296151
    Collar
    Part Number: 6296151
      Special Order
    $7.48
  • 66
    Set Screw – Part Number: 6296152
    Set Screw
    Part Number: 6296152
      Special Order
    $7.48
Section 4
Section 4 Diagram and Parts List for 2042374 Powermatic Planer Jointer

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
