DeWALT 12 1/2 inch Planer Planer Jointer Replacement Parts For Model DW733 (Type 2)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW733

Search Within Model

Questions & Answers for DeWALT DW733
Browse all Parts Search by Area
Miscellaneous Parts Diagram and Parts List for Type 2 DeWALT Planer Jointer
Miscellaneous Parts
Page A Diagram and Parts List for Type 2 DeWALT Planer Jointer
Page A
Page B Diagram and Parts List for Type 2 DeWALT Planer Jointer
Page B
Page C Diagram and Parts List for Type 2 DeWALT Planer Jointer
Page C
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for Type 2 DeWALT Planer Jointer
  • 164
    Label,Feed – Part Number: 382586-00
    Label,Feed
    Part Number: 382586-00
      In Stock
    $6.16

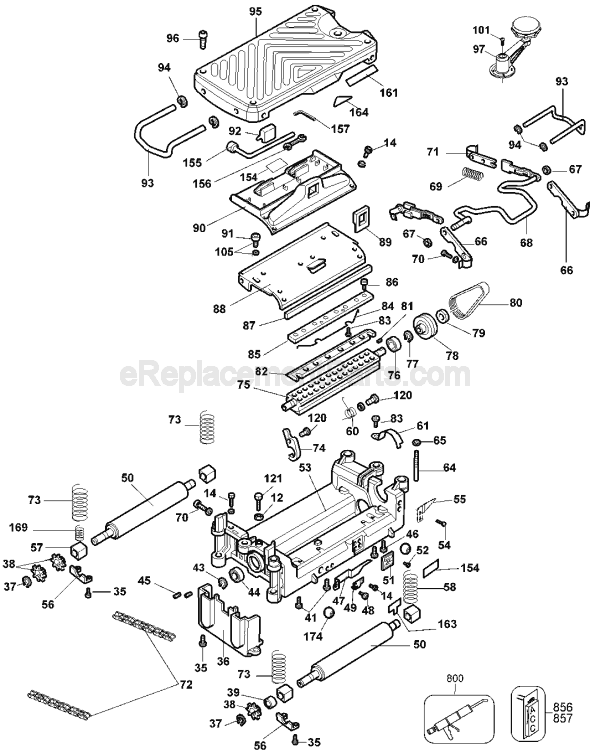

Page A
Page A Diagram and Parts List for Type 2 DeWALT Planer Jointer

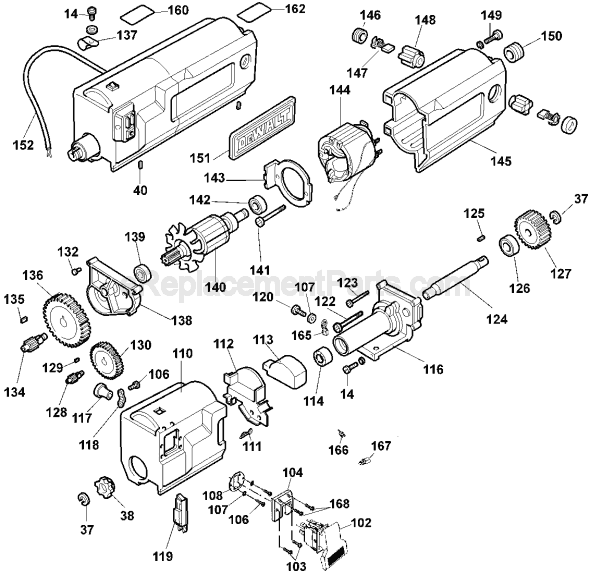

Page B
Page B Diagram and Parts List for Type 2 DeWALT Planer Jointer
  • 37
    Retaining Ring – Part Number: 285927-00
    Retaining Ring
    Part Number: 285927-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.16
  • 38
    Sprocket – Part Number: 285928-00
    Sprocket
    Part Number: 285928-00
    ★★★★★
    ★★★★★
    (21)
      In Stock
    $9.90
  • 40
    Pin – Part Number: 285930-00
    Pin
    Part Number: 285930-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 102
    Switch,on/off – Part Number: 285990-00
    Switch,on/off
    Part Number: 285990-00
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $31.87
  • 103
    Screw – Part Number: 285991-00
    Screw
    Part Number: 285991-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 104
    Cover,switch – Part Number: 285992-00
    Cover,switch
    Part Number: 285992-00
      In Stock
    $6.16
  • 106
    Screw – Part Number: 285994-00
    Screw
    Part Number: 285994-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 107
    Washer,Ex Tooth – Part Number: 285995-00
    Washer,Ex Tooth
    Part Number: 285995-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 108
    Plate,Switch – Part Number: 285996-00
    Plate,Switch
    Part Number: 285996-00
      In Stock
    $6.16
  • 109
    Screw and Washer – Part Number: 429699-00
    Screw and Washer
    Part Number: 429699-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 110
    Housing,Switch – Part Number: 285998-00
    Housing,Switch
    Part Number: 285998-00
      In Stock
    $25.07
  • 111
    Pin – Part Number: 285999-00
    Pin
    Part Number: 285999-00
      Special Order
    $6.16
  • 112
    Plate – Part Number: 286000-00
    Plate
    Part Number: 286000-00
      Special Order
    $6.16
  • 113
    Seal,dust – Part Number: 286001-00
    Seal,dust
    Part Number: 286001-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 114
    Bearing,Ball – Part Number: 286002-00
    Bearing,Ball
    Part Number: 286002-00
      In Stock
    $14.58
  • 116
    Case,gear – Part Number: 286003-00
    Case,gear
    Part Number: 286003-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $59.64
  • 117
    Relief,Strain – Part Number: 286004-00
    Relief,Strain
    Part Number: 286004-00
      Special Order
    $6.16
  • 118
    Clamp,Cord – Part Number: 286005-00
    Clamp,Cord
    Part Number: 286005-00
      No Longer Available
  • 119
    Circuit Breaker – Part Number: 5140000-19
    Circuit Breaker
    Part Number: 5140000-19
    ★★★★★
    ★★★★★
    (14)
      In Stock
    $22.20
  • 120
    Screw And Washer – Part Number: 429672-00
    Screw And Washer
    Part Number: 429672-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 122
    Screw – Part Number: 286009-00
    Screw
    Part Number: 286009-00
      Special Order
    $6.16
  • 123
    Screw – Part Number: 286010-00
    Screw
    Part Number: 286010-00
      In Stock
    $6.16
  • 124
    Spindle – Part Number: 286011-00
    Spindle
    Part Number: 286011-00
      On Order
    $15.15
  • 125
    Key,Roll – Part Number: 286012-00
    Key,Roll
    Part Number: 286012-00
      In Stock
    $6.16
  • 126
    Bearing,Ball – Part Number: 286013-00
    Bearing,Ball
    Part Number: 286013-00
      In Stock
    $14.58
  • 127
    Gear – Part Number: 286014-00
    Gear
    Part Number: 286014-00
      In Stock
    $19.04
  • 128
    Shaft,Gear – Part Number: 286015-00
    Shaft,Gear
    Part Number: 286015-00
      No Longer Available
  • 129
    Key,Roll – Part Number: 286016-00
    Key,Roll
    Part Number: 286016-00
      In Stock
    $6.16
  • 130
    Gear – Part Number: 286017-00
    Gear
    Part Number: 286017-00
      Special Order
    $25.62
  • 132
    Pin – Part Number: 286018-00
    Pin
    Part Number: 286018-00
      Special Order
    $6.16
  • 134
    Shaft,Gear – Part Number: 286019-00
    Shaft,Gear
    Part Number: 286019-00
      In Stock
    $15.15
  • 135
    Key,roll – Part Number: 286020-00
    Key,roll
    Part Number: 286020-00
      Special Order
    $6.16
  • 136
    Gear – Part Number: 286021-00
    Gear
    Part Number: 286021-00
      No Longer Available
  • 137
    Clip,Wire – Part Number: 286022-00
    Clip,Wire
    Part Number: 286022-00
      Special Order
    $6.16
  • 138
    Cover,Gear Case – Part Number: 286023-00
    Cover,Gear Case
    Part Number: 286023-00
      In Stock
    $19.70
  • 139
    Bearing,Ball – Part Number: 286024-00
    Bearing,Ball
    Part Number: 286024-00
      In Stock
    $12.70
  • 140
    Armature – Part Number: 286025-00
    Armature
    Part Number: 286025-00
      In Stock
    $108.75
  • 141
    Screw – Part Number: 286026-00
    Screw
    Part Number: 286026-00
      Special Order
    $6.16
  • 142
    Bearing,Ball – Part Number: 286027-00
    Bearing,Ball
    Part Number: 286027-00
      In Stock
    $15.50
  • 143
    Baffle – Part Number: 286028-00
    Baffle
    Part Number: 286028-00
      In Stock
    $12.41
  • 144
    Field and Leads – Part Number: 286029-00
    Field and Leads
    Part Number: 286029-00
      In Stock
    $43.44
  • 145
    Case,Field – Part Number: 286030-00
    Case,Field
    Part Number: 286030-00
      In Stock
    $47.08
  • 146
    Cap,brush – Part Number: 286031-00
    Cap,brush
    Part Number: 286031-00
      In Stock
    $6.16
  • 147
    Carbon Brush With Spring – Part Number: 5140011-85
    $16.68
  • 148
    Holder,brush – Part Number: 286033-00
    Holder,brush
    Part Number: 286033-00
      In Stock
    $9.91
  • 149
    Screw – Part Number: 286034-00
    Screw
    Part Number: 286034-00
      Special Order
    $6.16
  • 150
    Motor Pulley – Part Number: 429962-00
    Motor Pulley
    Part Number: 429962-00
      Special Order
    $18.40
  • 151
    Plate,Dewalt – Part Number: 286036-00
    Plate,Dewalt
    Part Number: 286036-00
      Special Order
    $6.16
  • 152
    Cord 9FT 14-3 SJ – Part Number: 286041-00
    Cord 9FT 14-3 SJ
    Part Number: 286041-00
      Special Order
    $45.17
  • 160
    Nameplate – Part Number: 603437-00
    Nameplate
    Part Number: 603437-00
      No Longer Available
  • 162
    Label,Warning – Part Number: 382584-00
    Label,Warning
    Part Number: 382584-00
      No Longer Available
  • 165
    Terminal – Part Number: 94593-03
    Terminal
    Part Number: 94593-03
      In Stock
    $6.16
  • 166
    Terminal,female – Part Number: 450213-00
    Terminal,female
    Part Number: 450213-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 167
    Terminal,male – Part Number: 450212-00
    Terminal,male
    Part Number: 450212-00
      In Stock
    $6.16
  • 168
    Screw,M3 – Part Number: 286424-00
    Screw,M3
    Part Number: 286424-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 175
    Screw,taptite – Part Number: 330045-13
    Screw,taptite
    Part Number: 330045-13
      In Stock
    Minimum Quantity of 2 required
    $6.16

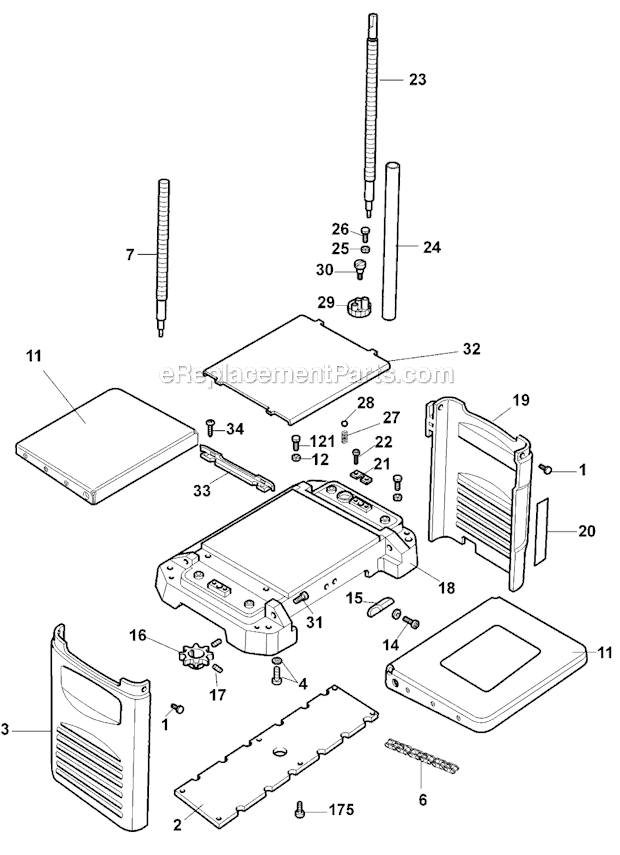

Page C
Page C Diagram and Parts List for Type 2 DeWALT Planer Jointer
  • 1
    Screw – Part Number: 286052-00
    Screw
    Part Number: 286052-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 2
    Cover,bottom – Part Number: 285895-00
    Cover,bottom
    Part Number: 285895-00
      In Stock
    $11.81
  • 3
    Cover,leftside – Part Number: 285896-00
    Cover,leftside
    Part Number: 285896-00
      Special Order
    $18.05
  • 4
    Screw and Washer – Part Number: 429699-00
    Screw and Washer
    Part Number: 429699-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 6
    Chain – Part Number: 429962-05
    Chain
    Part Number: 429962-05
      In Stock
    $13.16
  • 7
    Screw – Part Number: 285899-00
    Screw
    Part Number: 285899-00
      In Stock
    $12.70
  • 11
    Table – Part Number: 285903-00
    Table
    Part Number: 285903-00
      In Stock
    $61.65
  • 12
    Nut,Hex – Part Number: 286256-00
    Nut,Hex
    Part Number: 286256-00
      In Stock
    $6.16
  • 14
    Screw And Washer – Part Number: 429669-00
    Screw And Washer
    Part Number: 429669-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 15
    Plate,spring – Part Number: 285907-00
    Plate,spring
    Part Number: 285907-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 16
    Sprocket – Part Number: 285908-00
    Sprocket
    Part Number: 285908-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.35
  • 17
    Screw – Part Number: 285909-00
    Screw
    Part Number: 285909-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 18
    Base – Part Number: 429962-01
    Base
    Part Number: 429962-01
      No Longer Available
  • 19
    Cover,rightside – Part Number: 285911-00
    Cover,rightside
    Part Number: 285911-00
      In Stock
    $15.50
  • 20
    Scale – Part Number: 285912-00
    Scale
    Part Number: 285912-00
      In Stock
    $6.16
  • 21
    Plate – Part Number: 285913-00
    Plate
    Part Number: 285913-00
    ★★★★★
    ★★★★★
    (1)
      On Order
    $6.16
  • 22
    Screw – Part Number: 285914-00
    Screw
    Part Number: 285914-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 23
    Screw – Part Number: 285915-00
    Screw
    Part Number: 285915-00
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $16.71
  • 24
    Strut – Part Number: 285916-00
    Strut
    Part Number: 285916-00
      In Stock
    $22.71
  • 25
    Nut,Hex – Part Number: 285917-00
    Nut,Hex
    Part Number: 285917-00
      Special Order
    $6.16
  • 26
    Screw,hex Head – Part Number: 098022-25
    Screw,hex Head
    Part Number: 098022-25
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 27
    Spring – Part Number: 285918-00
    Spring
    Part Number: 285918-00
      Special Order
    $6.16
  • 28
    Ball,Steel – Part Number: 285919-00
    Ball,Steel
    Part Number: 285919-00
      Special Order
    $6.16
  • 29
    Turret – Part Number: 285920-00
    Turret
    Part Number: 285920-00
      Special Order
    $11.69
  • 30
    Screw – Part Number: 285921-00
    Screw
    Part Number: 285921-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 31
    Screw – Part Number: 285922-00
    Screw
    Part Number: 285922-00
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 32
    Gasket Plate – Part Number: 285923-00
    Gasket Plate
    Part Number: 285923-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $55.44
  • 33
    Plate,guide – Part Number: 285924-00
    Plate,guide
    Part Number: 285924-00
      In Stock
    $6.16
  • 34
    Screw – Part Number: 285925-00
    Screw
    Part Number: 285925-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 121
    HEX HD SCREW – Part Number: 489128-00
    HEX HD SCREW
    Part Number: 489128-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 175
    Screw,taptite – Part Number: 330045-13
    Screw,taptite
    Part Number: 330045-13
      In Stock
    Minimum Quantity of 2 required
    $6.16

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
