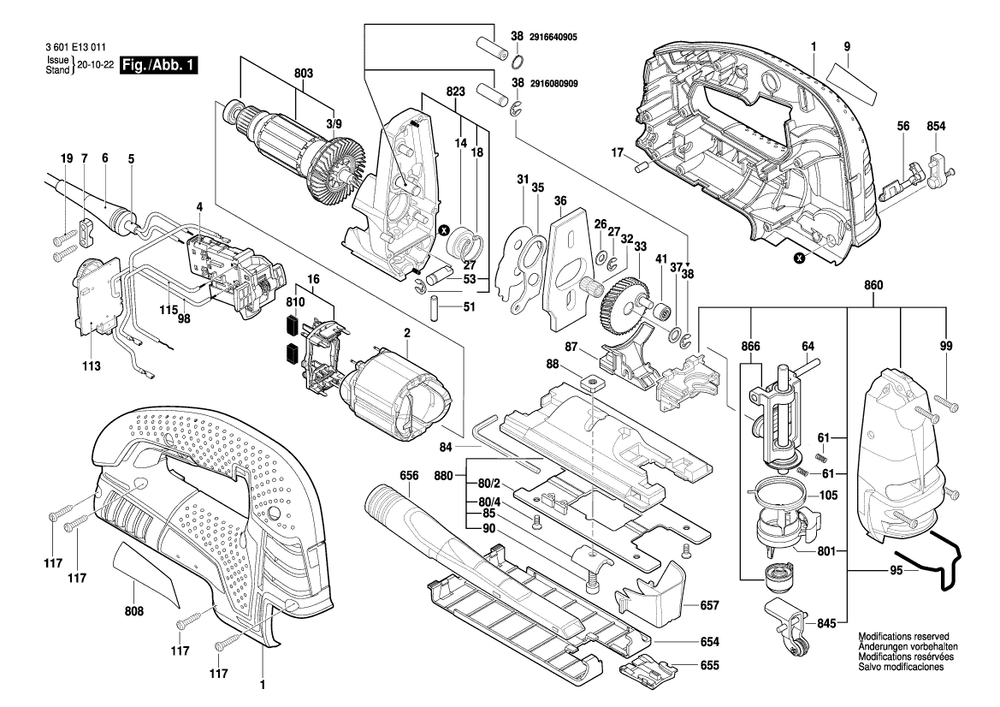

Page A Diagram and Parts List for 3601E13011 Bosch Jig Saw
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for 3601E13011 Bosch Jig Saw
  • 1
    HOUSING – Part Number: 2605105128
    HOUSING
    Part Number: 2605105128
      Special Order
    $54.87
  • 2
    FIELD – Part Number: 2604220589
    FIELD
    Part Number: 2604220589
      Special Order
    $34.71
  • 3/9
    FAN – Part Number: 2606610089
    FAN
    Part Number: 2606610089
      Special Order
    $9.76
  • 4
    SWITCH – Part Number: 2607200670
    SWITCH
    Part Number: 2607200670
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $34.71
  • 5
    POWER SUPPLY CORD – Part Number: 2604460270
    POWER SUPPLY CORD
    Part Number: 2604460270
      In Stock
    $31.58
  • 6
    GROMMET – Part Number: 2600703018
    GROMMET
    Part Number: 2600703018
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $6.16
  • 9
    LABEL – Part Number: 2601111379
    LABEL
    Part Number: 2601111379
      Special Order
    $6.16
  • 14
    BALL BEARING – Part Number: 2600905112
    BALL BEARING
    Part Number: 2600905112
      Special Order
    $24.55
  • 16
    BRUSH PLATE – Part Number: 2605807110
    BRUSH PLATE
    Part Number: 2605807110
      In Stock
    $34.71
  • 17
    RUBBER BUFFER – Part Number: 1603100036
    RUBBER BUFFER
    Part Number: 1603100036
      In Stock
    $6.16
  • 18
    C-CLIP – Part Number: 2916660008
    C-CLIP
    Part Number: 2916660008
      In Stock
    $6.16
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 26
    SHIM – Part Number: 2600100040
    SHIM
    Part Number: 2600100040
      Special Order
    $6.16
  • 27
    SNAP RING – Part Number: 2916080908
    SNAP RING
    Part Number: 2916080908
      Special Order
    $6.16
  • 31
    SHIM – Part Number: 2600101119
    SHIM
    Part Number: 2600101119
      Special Order
    $6.16
  • 32
    NEEDLE-ROLLER ASSEMBLY – Part Number: 2600913040
    NEEDLE-ROLLER ASSEMBLY
    Part Number: 2600913040
      Special Order
    $11.29
  • 33
    GEAR – Part Number: 2606320099
    GEAR
    Part Number: 2606320099
      Special Order
    $35.06
  • 35
    LEVER – Part Number: 2601923015
    LEVER
    Part Number: 2601923015
      Special Order
    $6.16
  • 36
    COUNTERWEIGHT – Part Number: 2601098117
    COUNTERWEIGHT
    Part Number: 2601098117
      Special Order
    $21.96
  • 37
    SHIM – Part Number: 2600101047
    SHIM
    Part Number: 2600101047
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 38
    LOCKING WASHER – Part Number: 2916080909
    LOCKING WASHER
    Part Number: 2916080909
      Special Order
    $6.16
  • 41
    NEEDLE SLEEVE – Part Number: 2600917900
    NEEDLE SLEEVE
    Part Number: 2600917900
      In Stock
    $17.20
  • 51
    PIN – Part Number: 2603105131
    PIN
    Part Number: 2603105131
      Special Order
    $6.16
  • 53
    SHAFT – Part Number: 2603124156
    SHAFT
    Part Number: 2603124156
      Special Order
    $8.50
  • 56
    KNOB – Part Number: 2602026158
    KNOB
    Part Number: 2602026158
      Special Order
    $6.16
  • 61
    SPRING – Part Number: 2604610140
    SPRING
    Part Number: 2604610140
      Special Order
    $6.16
  • 64
    STRAIGHT PIN – Part Number: 2601322035
    STRAIGHT PIN
    Part Number: 2601322035
      Special Order
    Minimum Quantity of 2 required
    $7.36
  • 80/2
    INSERT – Part Number: 2601099198
    INSERT
    Part Number: 2601099198
      Special Order
    $14.94
  • 80/4
    SCREW – Part Number: 1613435023
    SCREW
    Part Number: 1613435023
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 84
    WRENCH – Part Number: 1907950006
    WRENCH
    Part Number: 1907950006
      Special Order
    $6.16
  • 85
    PROFILE BEADING – Part Number: 2601030022
    PROFILE BEADING
    Part Number: 2601030022
      In Stock
    $6.16
  • 87
    BAFFLE – Part Number: 2605500203
    BAFFLE
    Part Number: 2605500203
      In Stock
    $6.16
  • 88
    FASTENING PLATE – Part Number: 2600040004
    FASTENING PLATE
    Part Number: 2600040004
      In Stock
    $6.16
  • 90
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 2910141201
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 2910141201
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 95
    GUARD – Part Number: 2603101065
    GUARD
    Part Number: 2603101065
      Special Order
    $6.16
  • 98
    CABLE – Part Number: 2604448335
    CABLE
    Part Number: 2604448335
      Special Order
    $6.16
  • 99
    THREAD-FORMING TAP. SCREW – Part Number: 2603410051
    THREAD-FORMING TAP. SCREW
    Part Number: 2603410051
      Special Order
    $6.16
  • 105
    SPRING – Part Number: 2604690056
    SPRING
    Part Number: 2604690056
      Special Order
    $6.16
  • 113
    ELECTRONIC SPEED CONTROL – Part Number: 1607233559
    ELECTRONIC SPEED CONTROL
    Part Number: 1607233559
      In Stock
    $62.59
  • 115
    CABLE – Part Number: 2604448336
    CABLE
    Part Number: 2604448336
      Special Order
    $6.16
  • 117
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 654
    PLASTIC OVERSHOE – Part Number: 2601099183
    PLASTIC OVERSHOE
    Part Number: 2601099183
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $12.97
  • 655
    ANTI SPLINTER – Part Number: 2601016093
    ANTI SPLINTER
    Part Number: 2601016093
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.16
  • 656
    NOZZLE – Part Number: 2605730055
    NOZZLE
    Part Number: 2605730055
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.50
  • 657
    COVER – Part Number: 2605510293
    COVER
    Part Number: 2605510293
      In Stock
    $6.16
  • 801
    CAP – Part Number: 2602026908
    CAP
    Part Number: 2602026908
      In Stock
    $9.76
  • 803
    ARMATURE – Part Number: 2604011419
    ARMATURE
    Part Number: 2604011419
      In Stock
    $86.44
  • 808
    NAMEPLATE – Part Number: 160111A23M
    NAMEPLATE
    Part Number: 160111A23M
      Special Order
    $6.16
  • 810
    CARBON-BRUSH SET – Part Number: 2604320913
    CARBON-BRUSH SET
    Part Number: 2604320913
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $17.20
  • 823
    GEAR HOUSING – Part Number: 2605806881
    GEAR HOUSING
    Part Number: 2605806881
      Special Order
    $111.47
  • 845
    LEVER – Part Number: 2601321908
    LEVER
    Part Number: 2601321908
      In Stock
    $24.55
  • 854
    KNOB – Part Number: 2602026909
    KNOB
    Part Number: 2602026909
      In Stock
    $6.16
  • 860
    COVER – Part Number: 2605808934
    COVER
    Part Number: 2605808934
      Special Order
    $161.49
  • 866
    BLADE SHAFT ASSEMBLY – Part Number: 1600A00HG2
    $94.08
  • 880
    BASE PLATE – Part Number: 2601016905
    BASE PLATE
    Part Number: 2601016905
      In Stock
    $43.12
